Странная штука под ногами
Ты идёшь по мосту, под тобой сто метров пустоты и река. Рядом проезжает грузовик весом с небольшой дом. Мост слегка вздрагивает — и всё.
Он стоит так шестьдесят лет. Зимой его стягивает мороз, летом печёт солнце, весной по реке идёт лёд. И он всё равно стоит.
Это не везение. Мост — результат расчёта, и правила в нём на удивление понятные. Главное правило звучит так: вес никуда не девается. Его можно только передать дальше — в опоры, а из опор в землю. Вся работа строителя мостов — придумать, по какой дороге вес пойдёт вниз.
Куда идёт вес
Положи линейку концами на две книжки и надави в середину. Линейка прогнётся.
Посмотри внимательно, что при этом с ней происходит. Снизу она растягивается — её волокна расходятся. Сверху сжимается — волокна сдавливаются друг с другом. Между ними есть слой, которому всё равно.
Это и есть балка — самый простой мост, бревно через ручей. Проблема у балки одна: чем она длиннее, тем сильнее прогибается. Удвой длину — и прогиб вырастет не вдвое, а в восемь раз. Поэтому просто «взять бревно подлиннее» не выйдет: своим собственным весом оно сломается раньше, чем ты на него ступишь.
Значит, нужно что-то похитрее.
Арка: древний и гениальный ход
Древние римляне не знали формул, но заметили простую вещь: если выложить камни дугой, мост держит гораздо больший вес.
Работает это так. Груз давит на арку сверху. Камни арки не могут разойтись — они упираются друг в друга и передают давление вбок и вниз, по всей дуге, до самых берегов. В итоге камень нигде не растягивается, а только сжимается. А сжатие камень держит прекрасно.
У арки есть цена: она сильно распирает опоры в стороны. Поэтому у старых каменных мостов такие толстые быки и такие мощные основания на берегах — их задача не дать арке разъехаться.
Треугольники, которые не складываются
Дальше людям понадобились мосты для поездов — длинные и очень прочные. Сплошная арка тут не годится, и придумали ферму — конструкцию из множества балок.

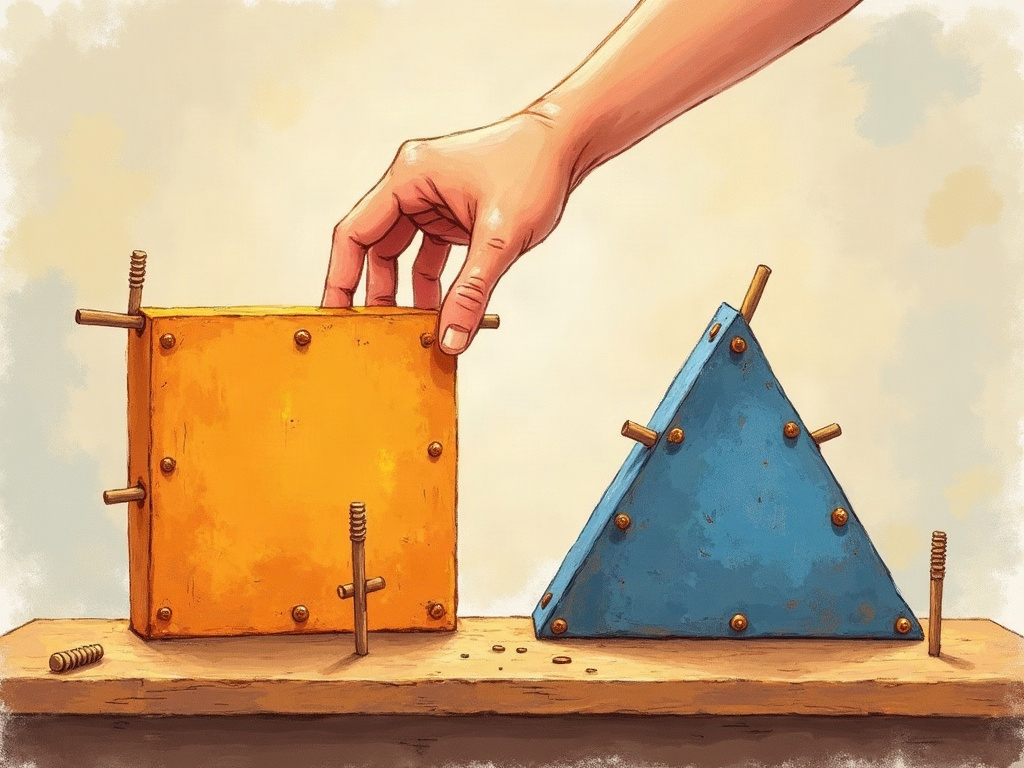

Секрет фермы — в треугольнике. Собери из четырёх палочек квадрат на болтах: толкни его — и он перекосится в ромб. А треугольник толкай сколько хочешь: чтобы он изменил форму, придётся укоротить или удлинить одну из сторон. Растянуть или сжать стальной стержень гораздо труднее, чем повернуть узел.
Треугольник — единственная жёсткая фигура, которую можно собрать на шарнирах.
Поэтому железнодорожные мосты выглядят как кружево из треугольников. В такой конструкции каждый стержень занят чем-то одним: либо его тянут, либо давят. Инженеру остаётся посчитать, какая палка сколько держит, и подобрать толщину. Металла уходит в разы меньше, чем на сплошную стену, а держит лучше.
Висячие мосты: дорога на верёвках
Когда нужно перекрыть километр воды, опоры ставить негде. Тогда мост подвешивают.
Строят две высокие башни. Между ними перекидывают толстые стальные канаты, а концы канатов намертво закрепляют в огромных бетонных блоках на берегах. От главных канатов вниз спускаются тонкие тросы, и на них висит дорога.
Вес машины тянет тонкий трос вниз, тот тянет главный канат, канат передаёт усилие на башни, башни давят в землю. Вся конструкция работает на растяжение, а тянуть сталь можно очень сильно: стальной прут толщиной с палец выдерживает несколько легковых автомобилей.
Главные канаты собирают прямо на месте: специальная машина снуёт туда-сюда над пропастью, протягивая тонкие проволоки одну за другой, пока не наберётся жгут толщиной в обхват. В большом мосту таких проволочек десятки тысяч, а их общая длина — сотни тысяч километров.
Враги моста: жара, мороз и ветер
Мост должен выстоять не только под грузовиками.
Температура. Металл на жаре удлиняется. Километровый стальной пролёт летом длиннее, чем зимой, на десятки сантиметров. Если мост зажать наглухо, он сам себя сломает. Поэтому в дорожном полотне делают деформационные швы — те самые гребёнки, на которых машина стучит колёсами. Стучит она не от плохого ремонта: так и задумано.
Ветер. Самая коварная штука. В 1940 году в Америке рухнул висячий мост через пролив Такома. Он был прочным — но слишком гибким и плоским. Произошло вот что: пролёт чуть-чуть повернулся вокруг своей оси, от этого поворота ветер обтекал его иначе и подкрутил ещё сильнее, тот повернулся круче — и так по нарастающей. Мост сам подхватывал собственное движение и раскачивал себя, пока не развалился. Инженеры называют это флаттером; ровно с ним же борются конструкторы крыльев самолётов. Люди успели уйти; погибла оставшаяся в машине собака.
После этой истории мосты стали продувать в аэродинамических трубах на моделях, а пролётам придавать обтекаемую форму, чтобы ветер их не раскачивал.
Мост не «готов» никогда
Построить мост — половина дела. Дальше его всю жизнь осматривают: ищут трещины, проверяют болты и тросы, счищают ржавчину и красят.
На больших мостах ставят датчики, которые следят за колебаниями и наклоном и передают показания инженерам каждую секунду. У каждого моста есть паспорт с записью, сколько он может держать и что с ним делали за все годы.
Инженеры честно говорят: любой мост когда-нибудь придётся заменить. Вопрос только в том, когда — через пятьдесят лет или через сто пятьдесят.
Главное в трёх строчках
- Вес не исчезает: задача моста — передать его по конструкции в опоры и дальше в землю.
- Форма важнее количества материала: арка превращает всё в сжатие, ферма — в треугольники, висячий мост — в натянутые тросы.
- Мосты рассчитывают не только на грузовики, но и на жару, мороз и ветер, а потом всю жизнь проверяют.
